GICLZ型鼓形齒式聯軸器（JB/ZQ4223-86）

文章出處：泰強減速機發布時間：2016-07-09 人氣：【大中小】

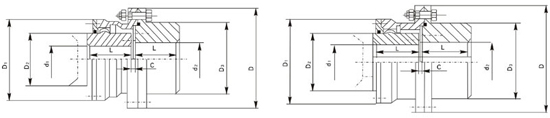

GICLZ型鼓形齒式聯軸器基本參數和主要尺寸

型號	公稱扭矩 Tn (N·m)	許用轉速 [n] (r/min)	軸孔直徑		軸孔長度	D	D₁	D₂	D₃	C	轉動慣量 kg·m²	重量 kg
			d	d	Y
					L
GICLZ1	630	4000	16 18 19	16 18 19	42	125	95	60	80	20	0.0084	5.4
			20 22 24	20 22 24	52					10
			25 28	25 28	62					2.5
			30 32 35 38	30 32 35 38	82
				40 42 45 48 50	112
GICLZ2	1120		25 28	25 28	62	144	120	75	95	10.5	0.018	9.2
			30 32 35 38	30 32 35 38	82					2.5
			40 42 45 48	40 42 45 48 50 55 56	112
				60	142
GICLZ3	2240		30 32 35 38	30 32 35 38	82	174	140	95	115	3	0.0427	16.4
			40 42 45 48 50 55 56	40 42 45 48 50 55 56	112
			60	60 63 65 70	142
GICLZ4	3550	3600	32 35 38	32 35 38	82	196	65	115	130	14	0.076	22.7
			40 42 45 48 50 55 56	40 42 45 48 50 55 56	112					3
			60 63 65 70	60 63 65 70 71 75	142
				80	172
GICLZ5	5000	3300	40 42 45 48 50 55 56	40 42 45 48 50 55 56	112	224	183	130	150	3	0.0149	36.2
			60 63 68 70 71 75	60 63 65 70 71 75	142
			80	80 85 90	172
GICLZ6	7100	3000	48 50 55 56	48 50 55 56	112	241	200	145	170	6	0.24	46.2
			60 63 65 70 71 75	60 63 65 70 71 75	142					4
			80 85 90	80 85 90 95	172
				100	212
GICLZ7	10000	2680	60 63 65 70 71 75	60 63 65 70 71 75	142	260	230	160	195	4	0.43	68.4
			80 85 90 95	80 85 90 95	172
			100	100 110 120	212
GICLZ8	14000	2500	65 70 71 75	65 70 71 75	142	282	245	175	210	5	0.61	81.1
			80 85 90 95	130 140	172
			100 110	100 110 120 125	212
				130	252
GICLZ9	18000	2350	70 71 75	70 71 75	142	314	270	200	225	10	0.94	100.1
			80 85 90 95	80 85 90 95	172					5
			100 110 120 125	100 110 120 125	212
				130 140	252
GICLZ10	31500	2150	80 85 90 95	80 85 90 95	172	346	300	220	250	5	1.67	147.1
			100 110 120 125	100 110 120 125	212
			130 140	130 140 150	252
				160	302
GICLZ11	40000	1880	100 110 120 125	100 110 120 125	212	380	220	260	285	6	2.98	206.3
			130 140 150	130 140 150	252
			160	160 170 180	302
GICLZ12	56000	1680	120 125	120 125	212	442	380	290	325	6	5.31	284.5
			130 140 150	130 140 150	252
			160 170 180	160 170 180	302
				190 200	352
GICLZ13	80000	1530	140 150	140 150	252	482	420	320	360	7	9.16	402.0
			160 170 180	160 170 180	302
			190 200	190 200 220	352
GICLZ14	112000	1300	160 170 180	160 170 180	302	520	465	360	410	8	15.92	582.2
			190 200 220	190 200 220	352
				240 250	410
GICLZ15	160000	1180	190 200 220	190 200 220	352	580	510	400	450	10	25.8	778.2
			240 250	240 250 260	410
				280	470
GICLZ16	250000	1000	200 220	200 220	352	680	595	465	500	10	46.89	1071.0
			240 250 260	240 250 260	410
			280	280 300 320	470
GICLZ17	280000	980	220	220	352	720	645	495	530	10	60.59	1210
			240 250 260	240 250 260	410
			280 300	280 300 320	470
GICLZ18	355000	900	240 25 260	240 250 260	410	775	675	520	540	10	81.75	1475
			280 300 320	280 300 320	470
				340	550
GICLZ19	450000	830	260	260	410	815	715	560	580	10	101.57	1603
			280 300 320	280 300 320	470
			340	340 360	550
GICLZ20	500000	790	280 300 320	280 300 320	470	855	755	585	600	13	140.03	2033
			340 360	340 360 380	550
GICLZ21	63000	750	300 320	300 320	470	915	795	620	640	13	183.49	2385
